Criando links no AutoCAD

December 14, 2017

Este tutorial/Post tem como objetivo mostrar como criar links dentro do AutoCAD facilitando a “navegação” pelos desenhos que estão no Model Space.

É possível criarmos vários Layouts para impressão, contudo o espaço para o desenvolvimento do modelo é único desta forma pode ficar difícil encontrar os vários desenhos que ali se encontram, como: detalhes, cortes, etc.

Vamos precisar basicamente de duas etapas: criar as vistas e criar os links para as mesmas.



CRIANDO VISTAS

Abaixo temos um desenho arquitetônico simples com: planta baixa, corte, cobertura, fachada e locação, a versão do AutoCAD que está sendo usada é a 2015.





Vamos criar uma visualização para cada desenho seguindo os seguintes passos:

1. Posicionar o desenho desejado usando Zoom, Pan ou outros comandos pertinentes (estarei posicionando a planta baixa) conforme figura abaixo.





2. Vamos criar a vista, digite NEWVIEW na linha de comando, ou navegue pelo menu VIEW – VIEW MANAGER e teremos a caixa de diálogo baixo:





Clique no botão NEW... e vamos para próxima caixa de diálogo NEW VIEW / SHOT PROPERTIES.





Dê um nome para sua visualização (eu nomeei como Planta Baixa), os demais parâmetros deixaremos como estão, pois não são pertinentes para o caso, clique em OK e feche a caixa de diálogo, pronto criamos nossa primeira vista.

Repita este processo para as demais vistas (corte, fachada, etc.).

OBS.: Quando acionamos o comando pelo NEWVIEW vamos diretos para caixa de diálogo NEW VIEW / SHOT PROPERTIES.

Criadas as vistas desejadas vamos criar os links.



CRIANDO LINKS

1. Primeiramente vamos criar uma lista com os nomes dos links que desejamos criar, esta lista deverá ser posicionada/distribuída no local desejado, crie a lista como comando de texto DTEXT.

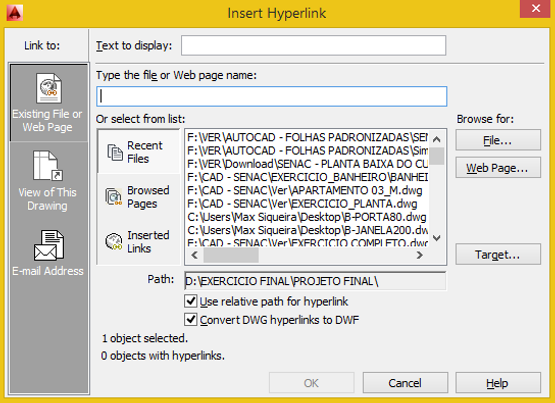

2. Criada a lista vamos fazer os links através do comando INSERT – DATA – HIPERLINK ou pelo atalho CTRL + K, assim o AutoCAD irá solicitar a seleção de um objeto, vamos selecionar o texto Planta Baixa e dar ENTER, surgindo a caixa de diálogo abaixo:





Clique no botão TARGET...

Na próxima caixa de diálogo navegue até a vista que deseja abrir com este link (no caso a Planta Baixa).





Clique em OK e OK.

Repita os passos para as demais vistas.



EXECUTANDO O HIPERLINK

Para executar os links criados basta segurar o CTRL e clicar no referido link.
